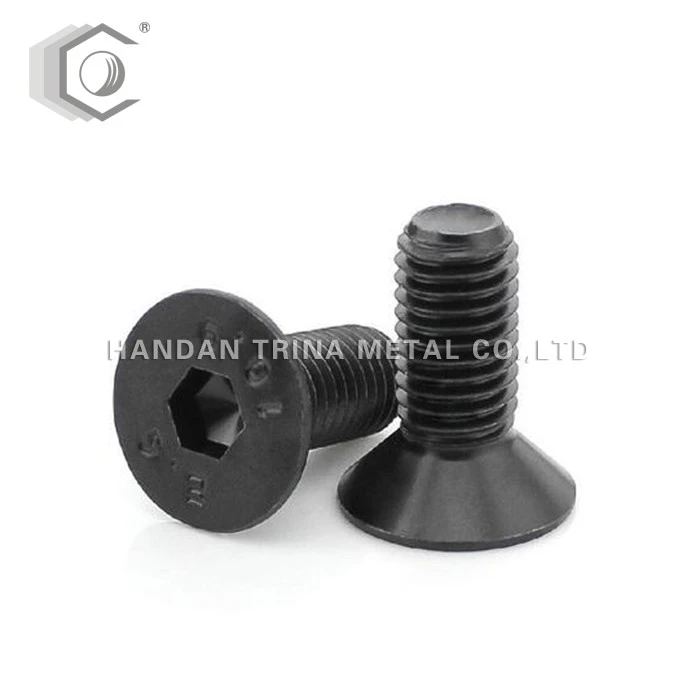

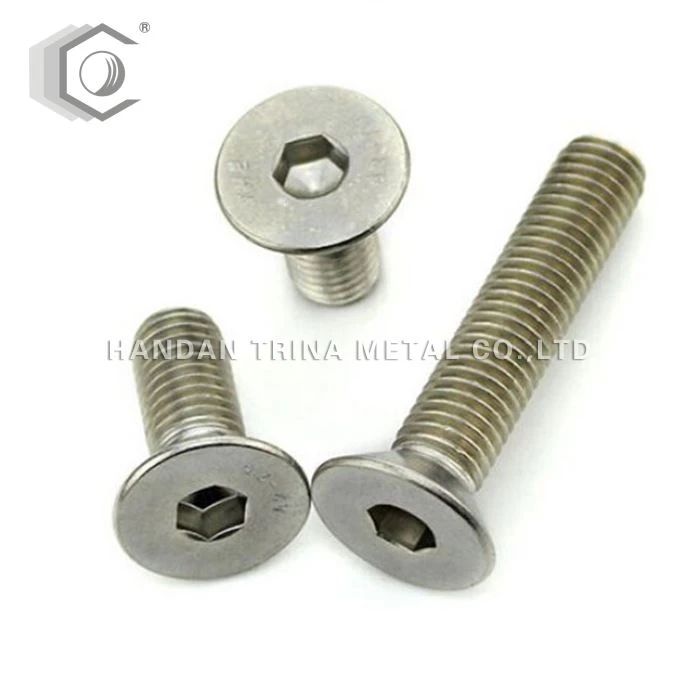

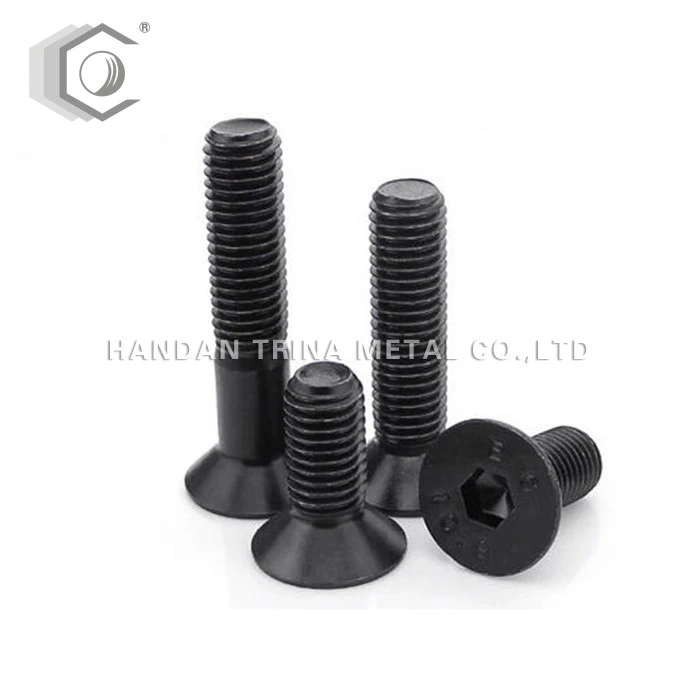

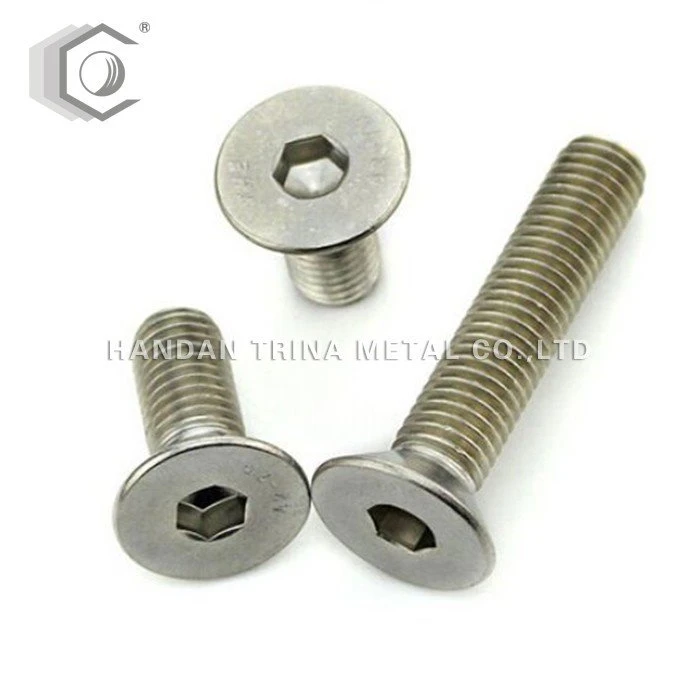

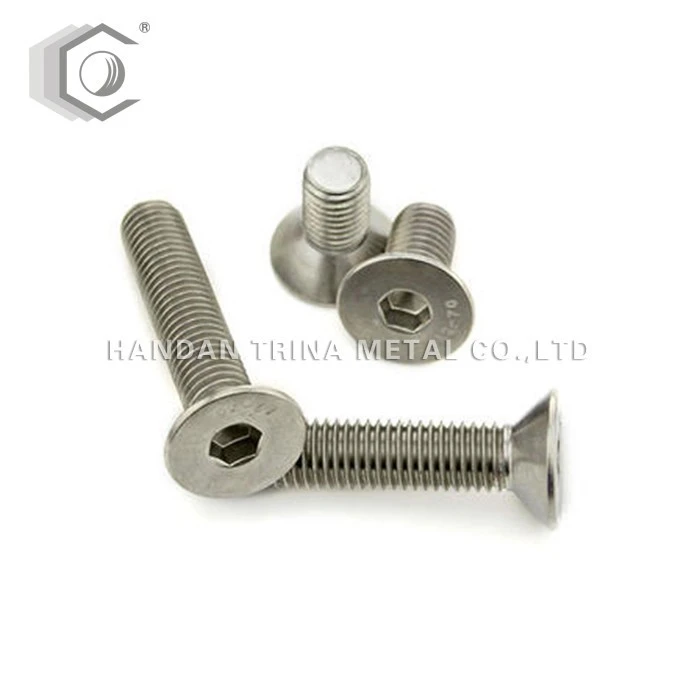

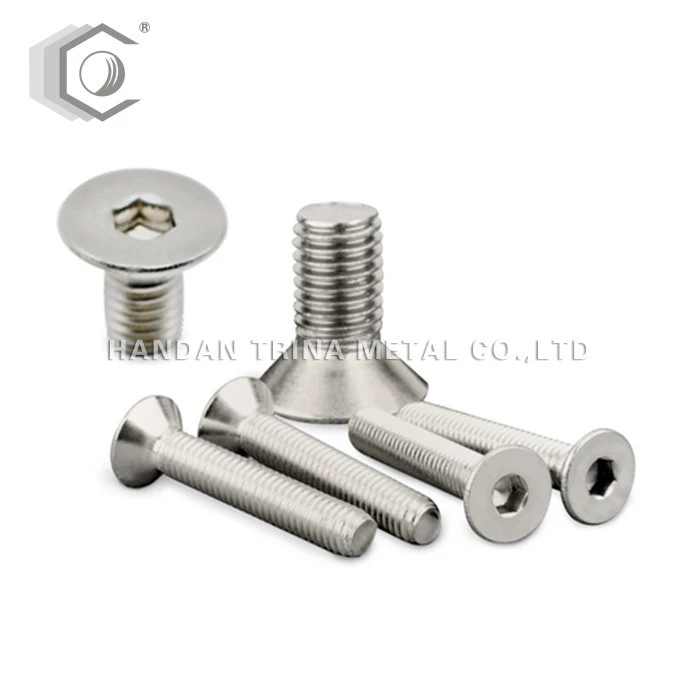

Notranji kotni vijaki z vdolbino se imenujejo tudi poglobljeni vijaki in ploski strojni vijaki. So neke vrste gradbeni deli. Glava je 90-stopinjski stožec, ki je podoben običajnemu lesenemu vijaku. Glava ima utor za zategovanje orodja, kot so pisava, križ, šesterokotnik, kvinks, peterokotnik itd.
Velikost: M3-M24
Površina: Zp / ČRNA
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
e | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
t | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Učinek:
Na površini pritrdilne luknje na priključnem kosu je obdelana 90-stopinjska stožčasta okrogla vtičnica, glava ravnega strojnega vijaka pa je v okrogli vtičnici in je poravnana s površino povezovalnega dela. Včasih se uporabljajo tudi ploski strojni vijaki s ploščatimi strojnimi vijaki s polkrožno glavo. Ta vrsta vijaka je lepša in se uporablja tam, kjer lahko površina omogoča malo štrlenje. Vijaki igrajo vlogo povezovanja dveh ali več predmetov in so nepogrešljiva potreba v vsakdanjem življenju ali industrijski proizvodnji.
Navodila:
Vijaki s poglobljeno glavo se večinoma uporabljajo po vgradnji, površine delov ni mogoče dvigniti, pritrjeni deli pa imajo dve debelini, tako imenovani debel, kar pomeni, da je debelina pritrjenega dela večja od debeline glava ugreznjenega vijaka Po privitju vijaka še vedno ostane del navoja vijaka, ki ne vstopi v luknjo z navojem. V tem primeru lahko vijak z utopom vsekakor privijete. Običajno obstaja še ena situacija, to je debelina pritrjenih delov je manjša od višine glave ugreznjenega vijaka, kar je običajno pri pločevinastih delih v mehanski opremi, kot je povezava tečaja šasije, vrata in škatla; pločevina opreme Povezava pokrova in opreme itd. Zaradi majhne debeline dela je vijačna luknja pritrjenega pločevinastega dela popolnoma konična luknja. V tem primeru, ko je vijak s potopljenim vijakom zategnjen, glava vijaka ni stožčasta površina za stiskanje pločevinastega dela, toda dno glave vijaka in vrh luknje z navojem sta stisnjena. Čeprav se vijaku zdi, da je vijak zategnjen, se pločevinasti del namesto pritiska zatakne. V tem primeru, čeprav vijak meni, da je vijak privit, pločevina Zlato res ni zategnjeno. To je zelo pogosta situacija.
